大變形引伸計的介紹
來源：天氏庫力 發布日期
2019-12-04 瀏覽：
大變形引伸計主要應用于塑料橡膠行業
引伸計的組成：
引伸計由光電編碼器1、導軌2、立柱3、滑座管4、伸出臂6、標距夾7、水平指示器8、底座9等組成。
引伸計的裝配：
整套引伸計放在試驗機平臺上，調節底座螺釘，觀測水平指示器中水泡的位置，使引伸計垂直于平臺。上下兩滑座管可沿導軌自由滑動。伸出臂裝在滑座管上。引伸計標距可在上下滑座管合攏時，通過調節上下伸出臂的間距來完成（調節范圍</b>10～100mm），伸出臂的伸出長度根據導軌到試樣的距離來調節鎖定。伸縮臂前端裝有夾頭,用夾頭夾住橡膠或塑料試樣。拉伸時試樣伸長，上下滑座管間距增大，上下滑座管沿導軌的位移通過光電編碼器，變換成電信號輸出，在數顯表上直接讀得伸長量。
整套引伸計放在試驗機平臺上，調節底座螺釘，觀測水平指示器中水泡的位置，使引伸計垂直于平臺。上下兩滑座管可沿導軌自由滑動。伸出臂裝在滑座管上。引伸計標距可在上下滑座管合攏時，通過調節上下伸出臂的間距來完成（調節范圍25～200mm），伸出臂的伸出長度根據導軌到試樣的距離來調節鎖定。伸縮臂前端裝有夾頭,用夾頭夾住橡膠或塑料試樣。拉伸時試樣伸長，上下滑座管間距增大，上下滑座管沿導軌的位移通過光電編碼器，變換成電信號輸出，在數顯表上直接讀得伸長量。
具體參數：
1、標距：10～100mm；
2、量程：0～500mm；
3、分辨力：0.1mm；
4、行程800mm；
5、供電： 5VDC；
6、輸出：脈沖；
7、精度：1％；
8、滑座管滑動阻力小于0.2N；
9、對試件的夾持力：10～20N；
10、試件寬度范圍：10～20mm
11、試件厚度范圍：2～10mm
12、尺寸：1250×230×150mm3；

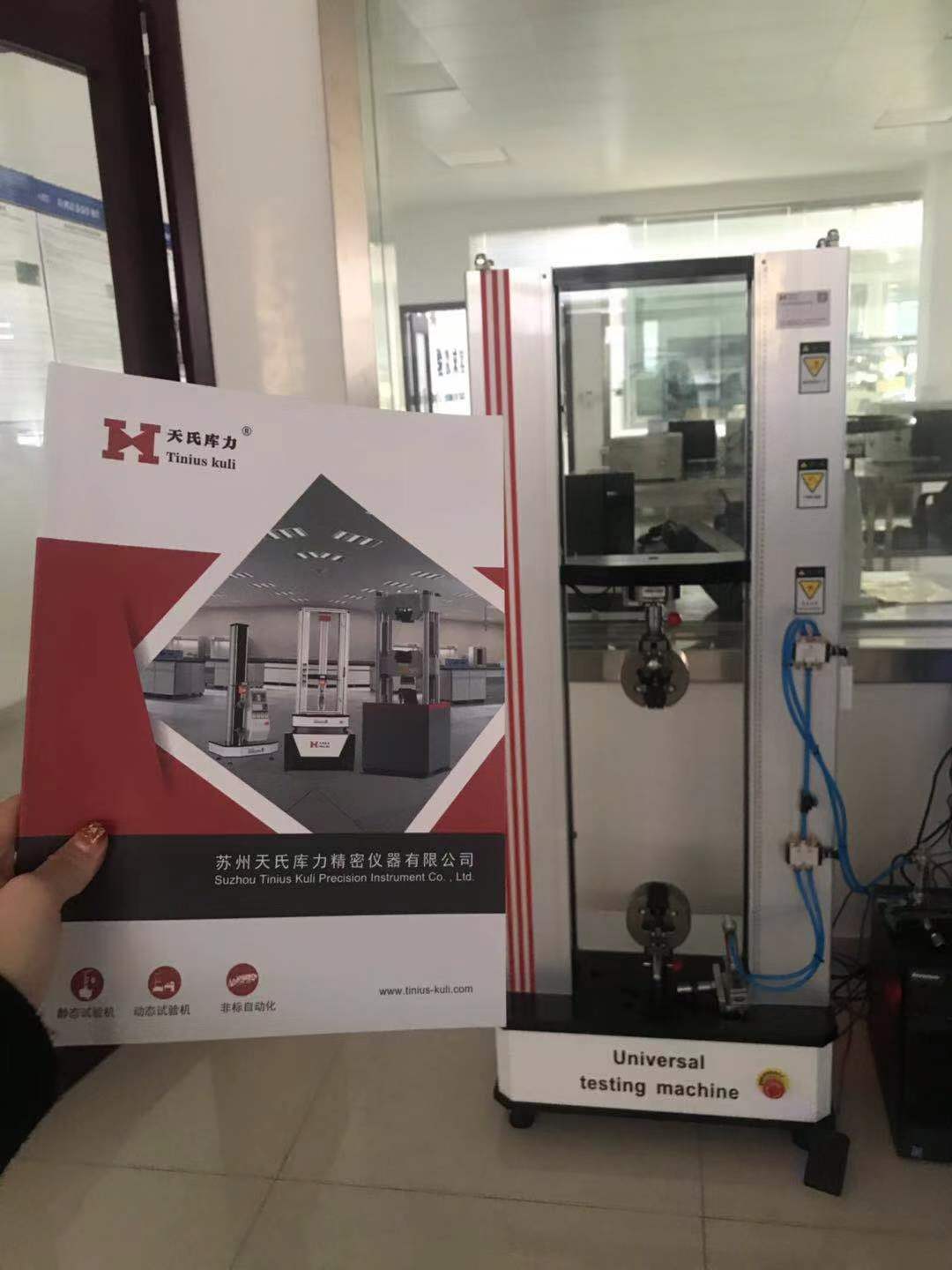

拉力試驗機
