來源：天氏庫力 發(fā)布日期
2023-04-11 瀏覽：
應力與環(huán)境共同作用下的腐蝕是局部腐蝕的一大類型。材料除受環(huán)境作用外還受各種應力作用，因此會導致較單一因素下更嚴重的腐蝕破壞形式。

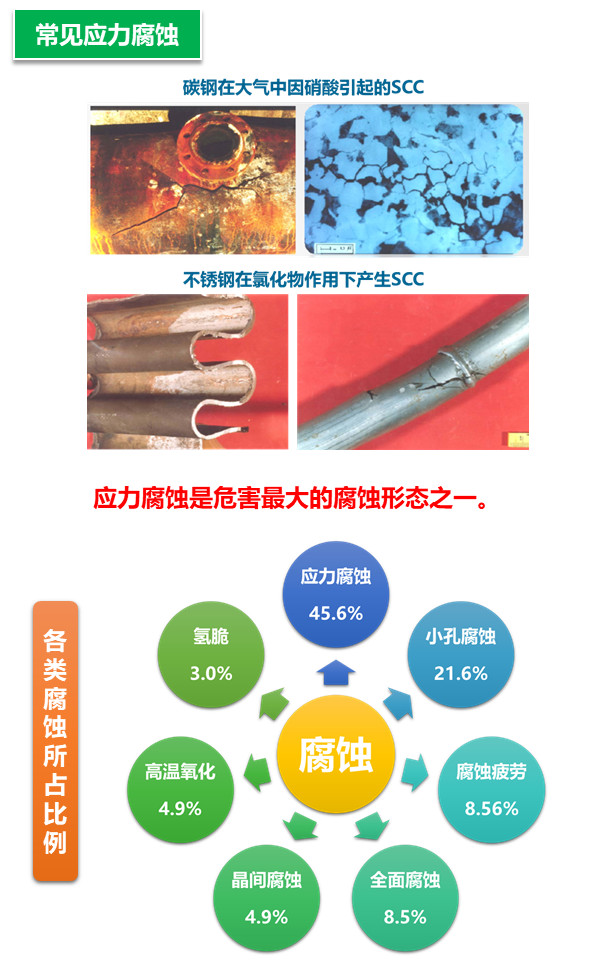

由于材料在環(huán)境中受應力作用方式不同，其腐蝕形式也不同。一般可分為：應力腐蝕、腐蝕疲勞、磨損腐蝕，湍流腐蝕，沖蝕等。在這類腐蝕中受拉應力作用的應力腐蝕是危害最大的局部腐蝕形式之一，材料會在沒有明顯預兆的情況下突然斷裂。

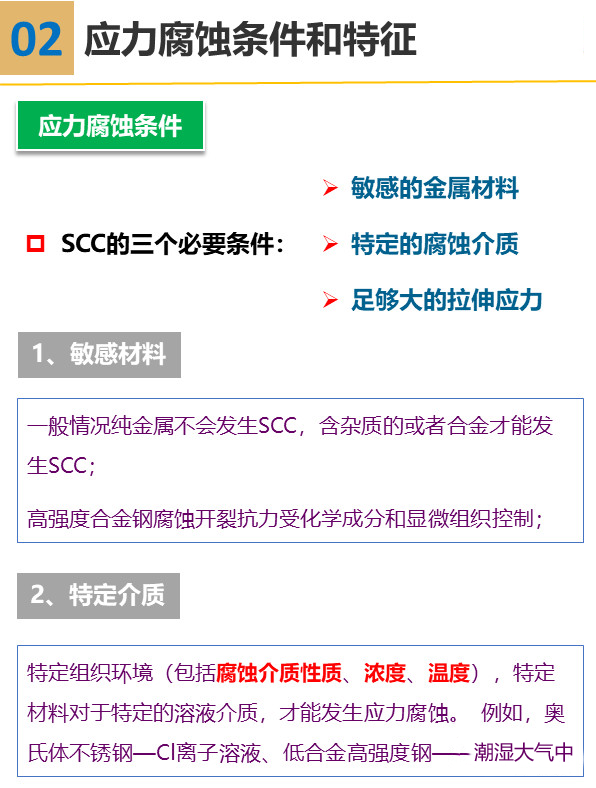

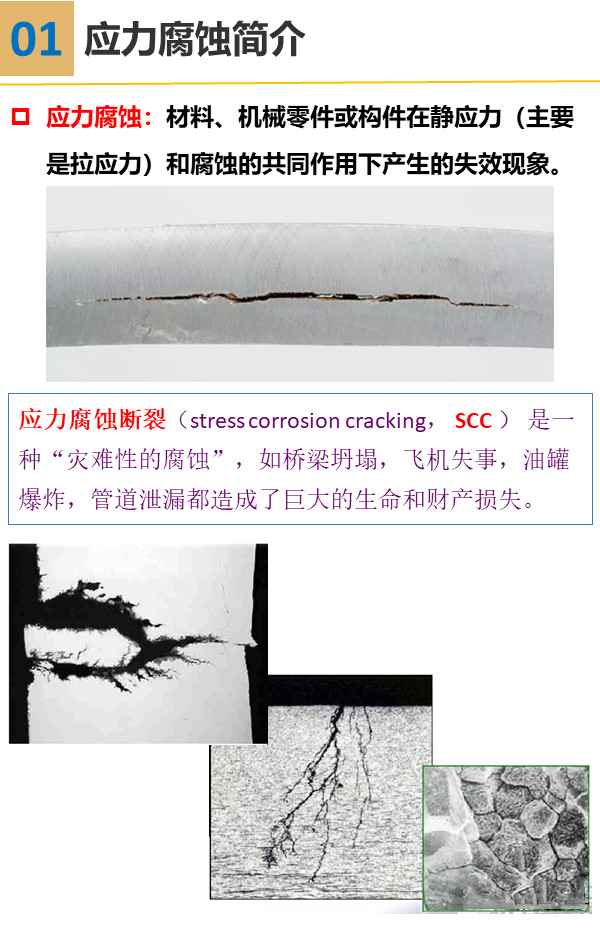

材料、機械零件或構件在靜應力（主要是拉應力）和腐蝕的共同作用下產生的失效現(xiàn)象。它常出現(xiàn)于鍋爐用鋼、黃銅、高強度鋁合金和不銹鋼中，凝汽器管、礦山用鋼索、飛機緊急剎車用高壓氣瓶內壁等所產生的應力腐蝕也很顯著。

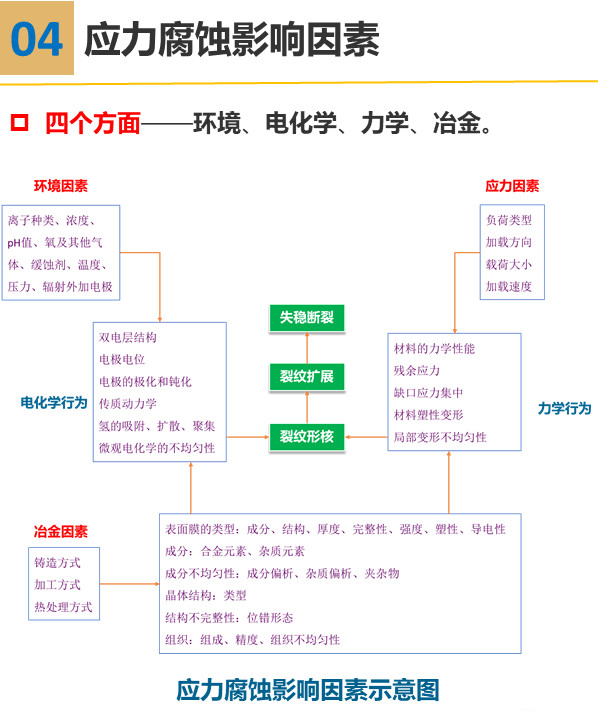

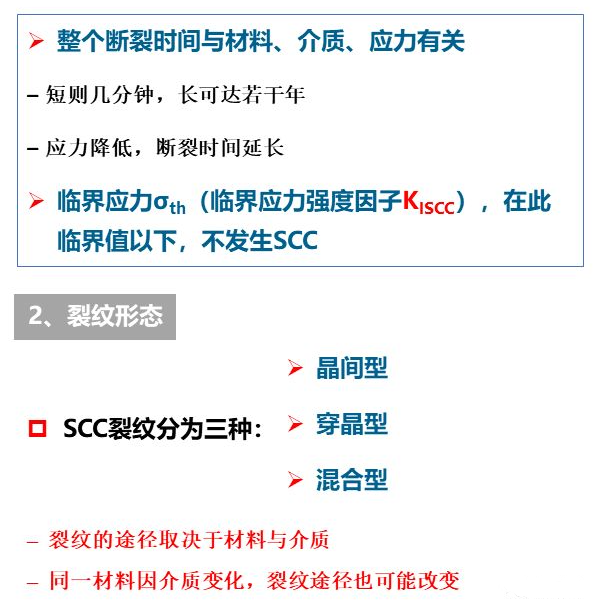

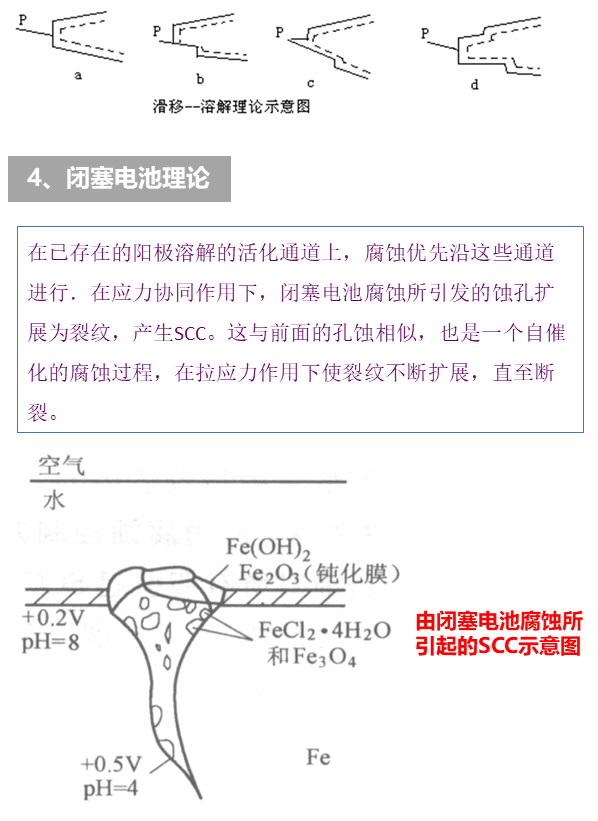

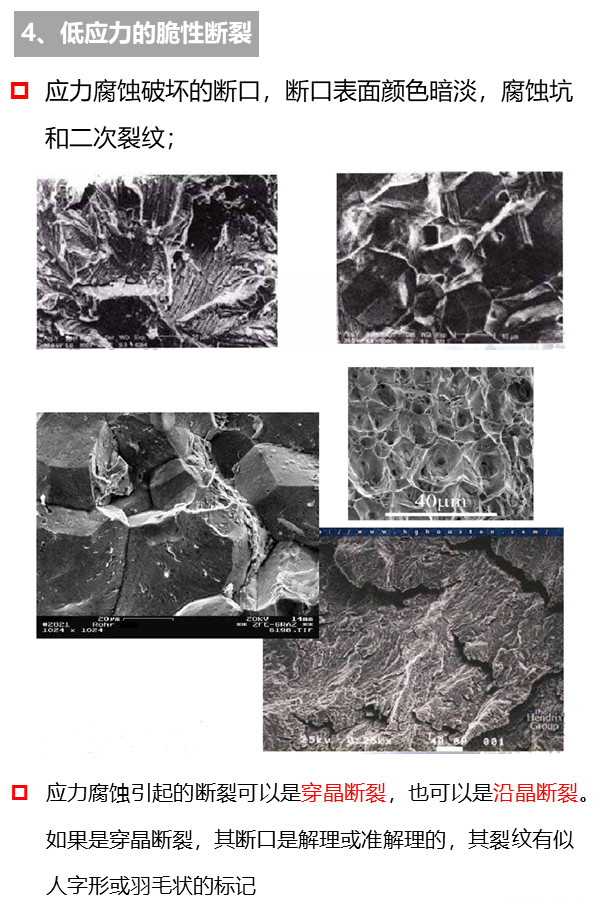

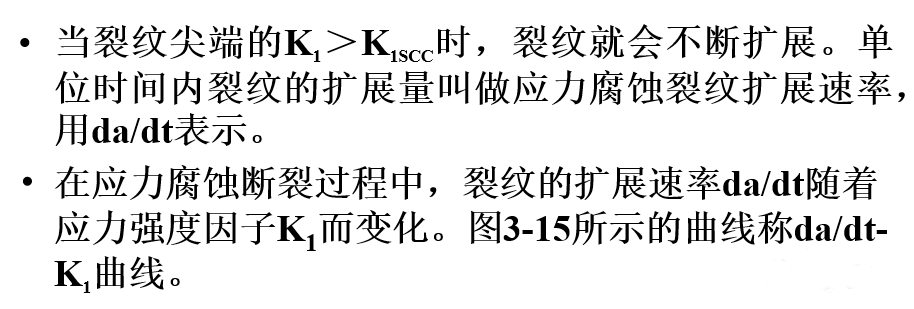

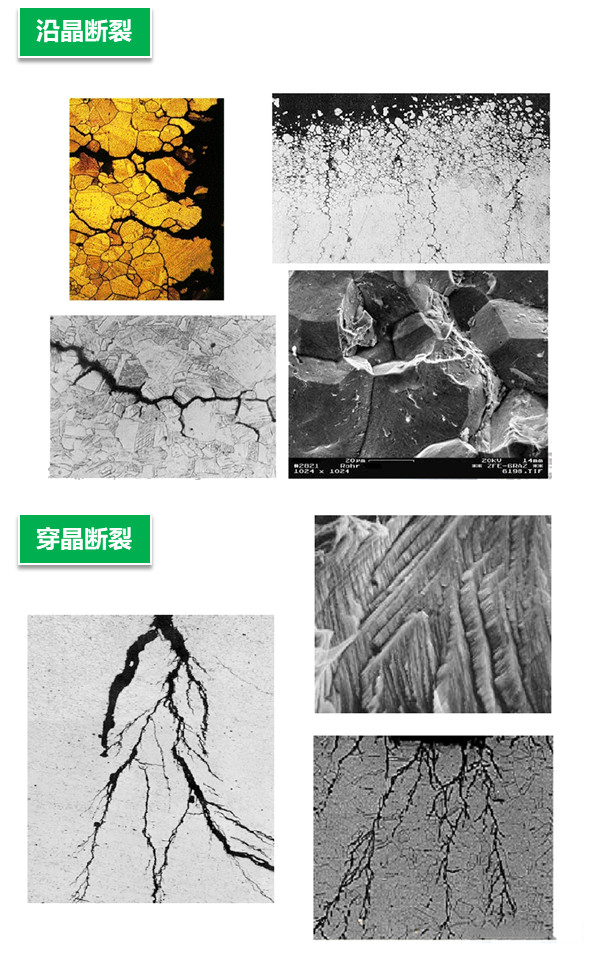

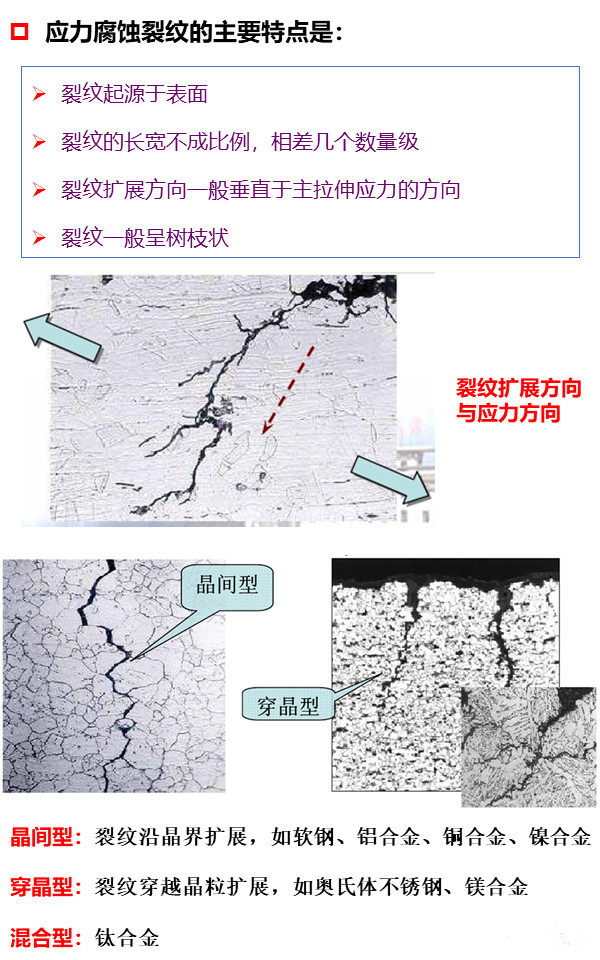

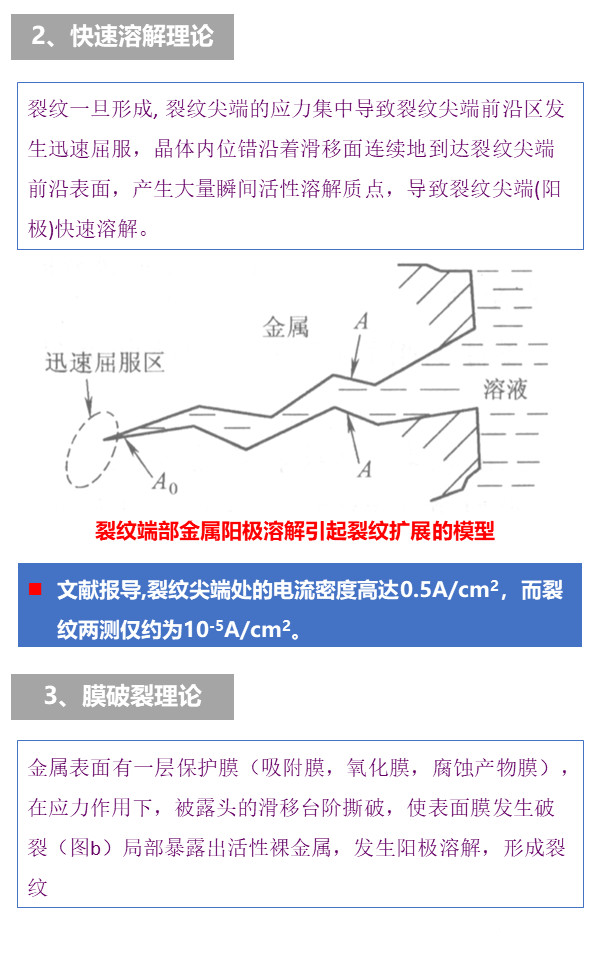

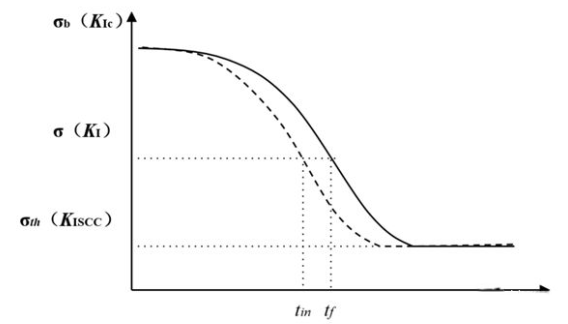

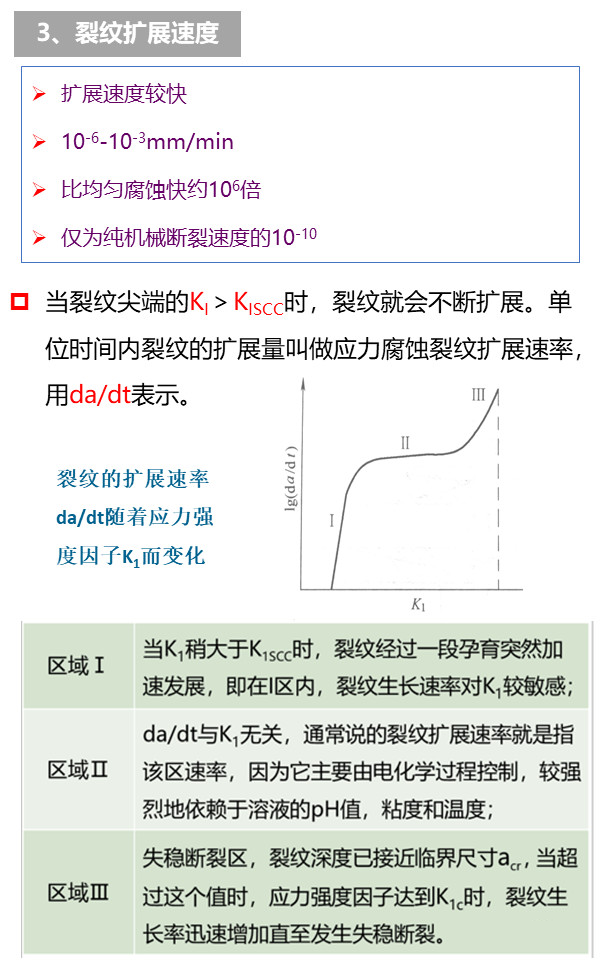

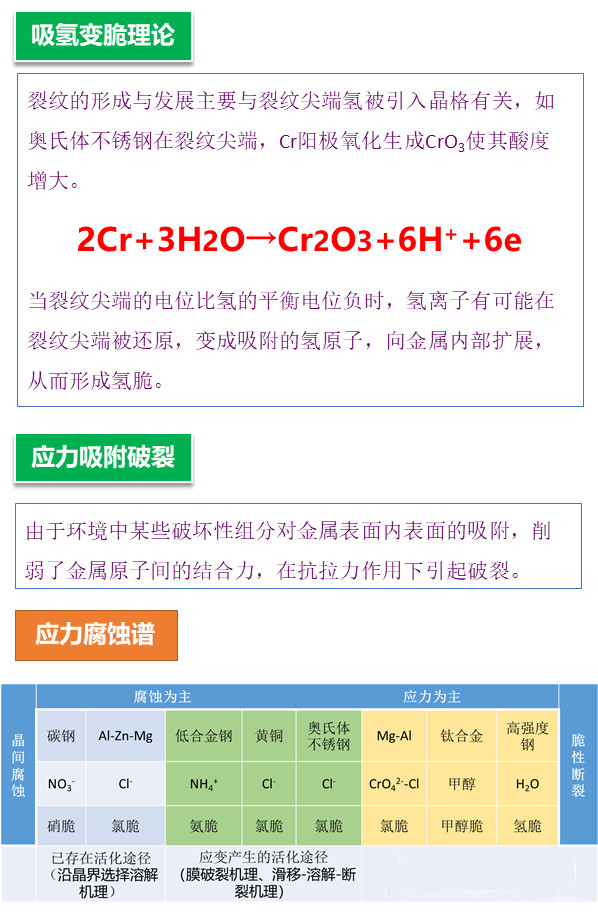

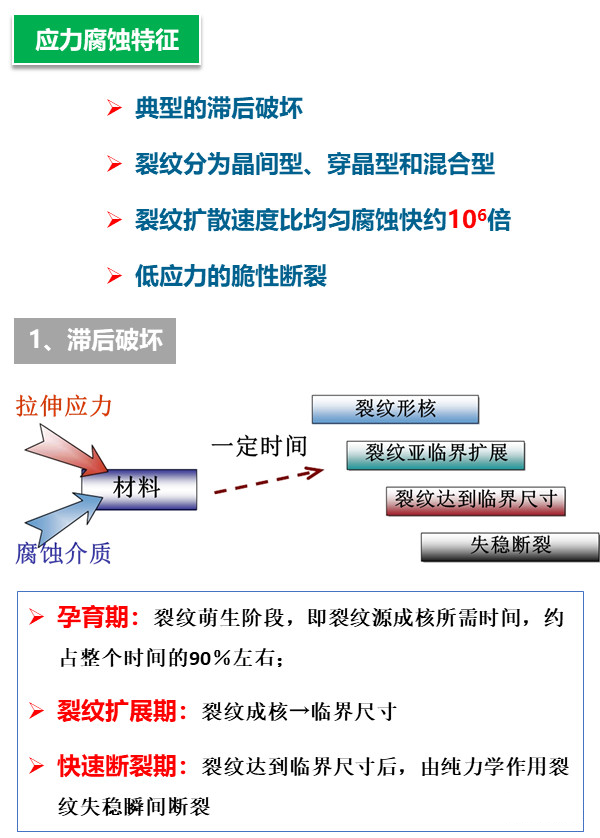

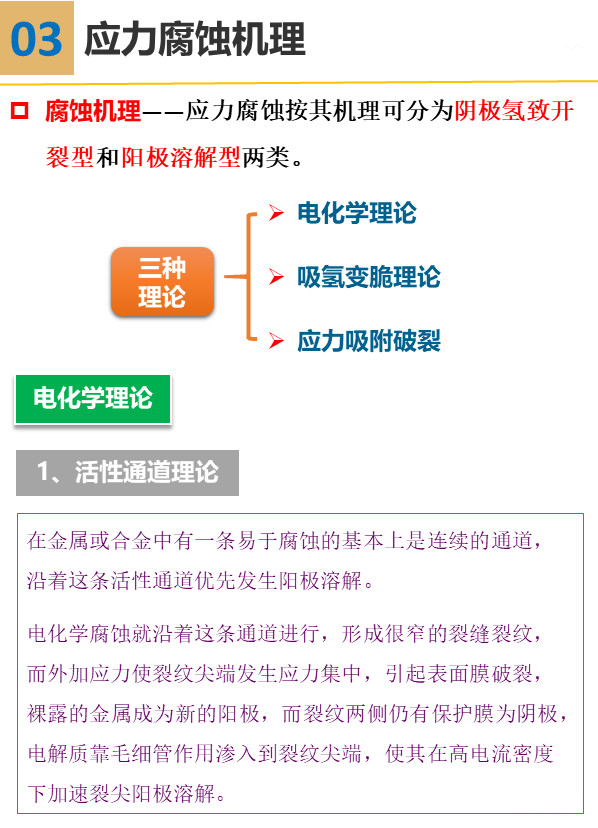

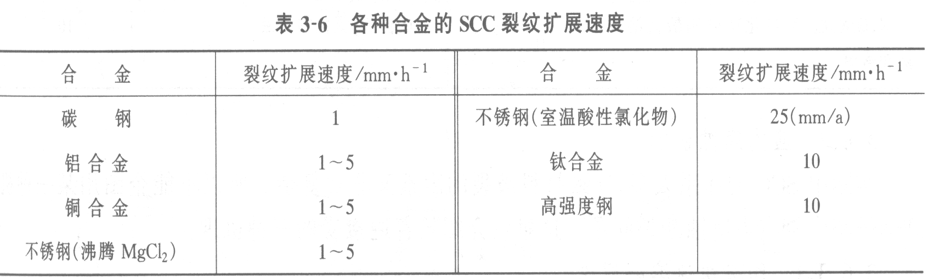

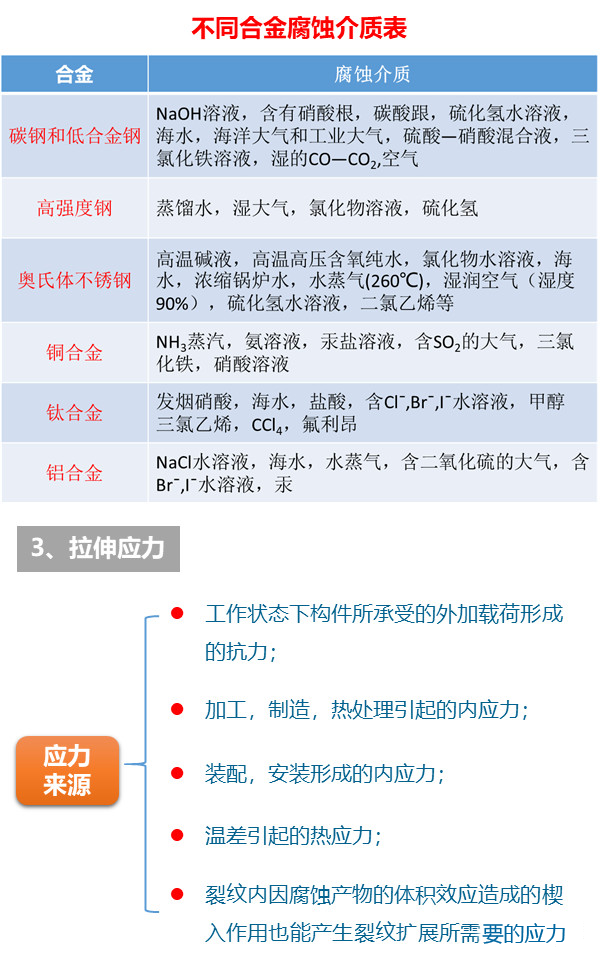

材料應力腐蝕具有很鮮明的特點，應力腐蝕破壞特征，可以幫助我們識別破壞事故是否屬于應力腐蝕，但一定要綜合考慮，不能只根據(jù)某一點特征，便簡單地下結論。影響應力腐蝕的因素主要包括環(huán)境因素、力學因素和冶金因素。

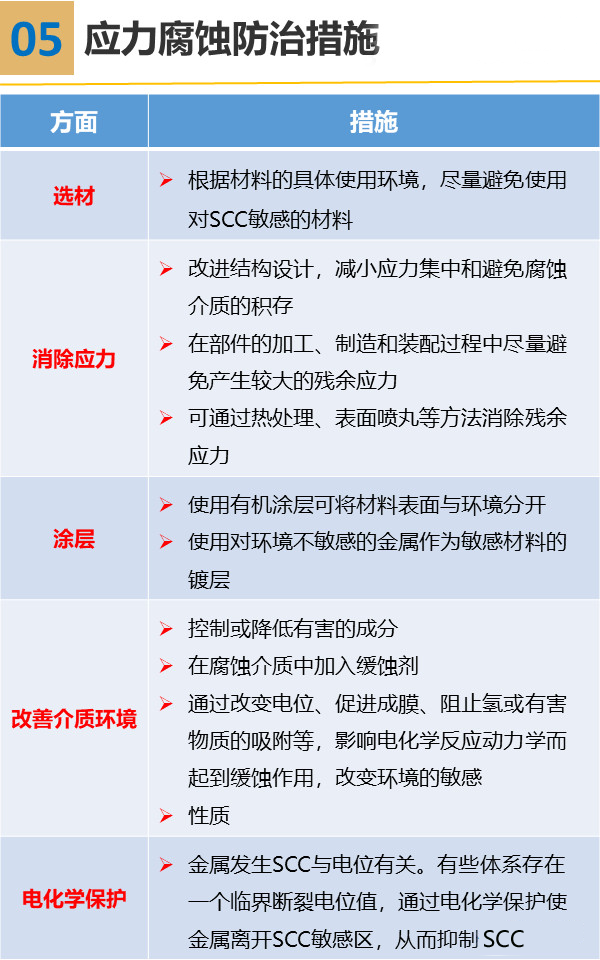

【本文標簽】：關于,金屬材料,應力,腐蝕,應力,與,環(huán)境,共同,作用,下,
【責任編輯】：天氏庫力 版權所有：http://www.llldw.cn/轉載請注明出處
