拉力試驗機同軸度檢測方法詳解
來源：天氏庫力 發布日期
2018-06-28 瀏覽：
由于拉力試驗機上下試樣夾持裝置(以下簡稱夾具)的設計、加工、裝配以及使用等多方面的因素，不可避免地存在同軸度定位誤差。由于同軸度定位誤差的影響，在材料的拉伸試驗中，會在試樣承受正應力的同時因彎曲產生了附加應力，如彎曲正應力和彎曲剪應力等，從而影響到試驗結果的準確性。拉力試驗機同軸度不合格危害很多，最直接就是數據不準，時間久了會損傷機器。那么我們是怎么來檢驗拉力機上下夾具的同軸度的呢？常規的方法有三種，下面我們分別介紹一下幾種同軸度檢測方法：
一.常規檢測方法：
在以往檢測中，檢測試驗機同軸度有如下幾種方式。
（1）選用足夠長度和直線度的檢驗棒，裝夾在試驗機上、下夾頭間，將兩只百分表安裝在檢驗棒上，檢驗試驗機上、下夾頭的同軸度；
（2）用象限水平儀檢測檢驗棒的傾斜角度，檢驗上下夾頭的同軸度；
（3）將檢驗用試樣從中部切開，分別安裝在上下夾頭上，檢測試樣兩部分的同軸度；
（4）將重錘自上夾頭中心位置吊下，檢測重錘與下夾頭中心位置的偏離；
（5）用應變引伸計式同軸度自動檢測儀檢測試驗機同軸度；
說明：（1）—（4）中檢測的是試驗機幾何同軸度，由于各種夾頭及其連接環節間隙和對中調節的影響，與實際試驗條件存在一定的差別，而方法（5）檢測的是受力狀態下的同軸度，更加接近實際試驗條件，更為合理。

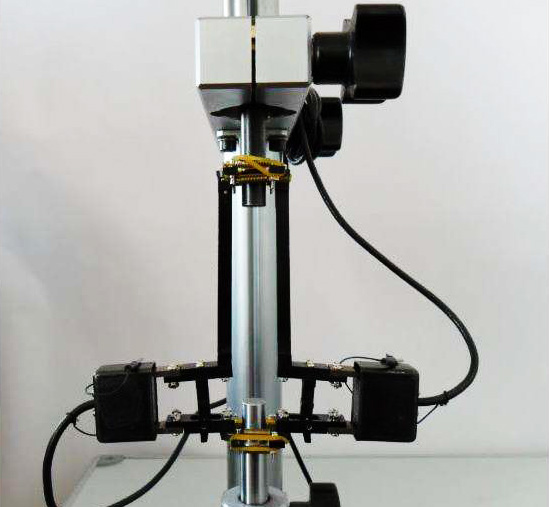

拉力試驗機同軸度專用檢測儀
二.國際規定的同軸度檢測方法：
GB/T16491-1996《電子式萬能試驗機》標準中規定的同軸度檢測方法是使用同軸度自動測試儀（或其他相應準確度的測量裝置）。
說明：該儀器由引伸計、信號測量顯示裝置、微型打印機及檢驗用試樣等組成，可自動檢測計算、打印輸出同軸度誤差值。由于試驗機拉伸和壓縮的同軸度是不同的，同樣對于拉伸試驗，使用不同夾塊同軸度也是有差別的。因此，拉力試驗機同軸度應針對拉壓及各種不同規格的夾塊分別進行檢測。
三.ASTM標準的同軸度檢測方法：
美國試驗和材料協會ASTM標準E1012-5推薦的檢測方法是在檢測用試樣上貼電阻應變片測量拉力試驗機加力系統同軸度。
說明：貼應變片的通用方法是用劃針在將要放置應變片的位置精細的劃縱向或橫向淺劃痕，然后根據縱向/橫向軸線劃痕放置應變片，這種方法的好處是粘貼應變片后可隨意檢查應變片放置位置。
以上三種方法都可以用來檢驗我們拉力試驗機的上下夾具同軸度，當然不然級別的拉力機對同軸度的誤差要求不同，廠家只需要選擇最合適的方法即可，對于使用人員而言，天氏庫力推薦常規檢測方法中的第一種。大家有更多更好的方法也歡迎與我們交流，聯系方式：134-0513-1752。
