常見拉力機工作原理介紹
來源：天氏庫力 發布日期
2018-08-02 瀏覽：
我們都知道拉力機是一種靜態力學試驗機，其工作原理是通過均速移動橫梁而實現拉、壓、彎曲、剪切等實驗過程。采集傳感器的力值數據，采集編碼器或光柵尺或引申計的位移、變形數據，通過自動計算系統計算出實驗抗拉（伸）強度，抗壓強度，彎、剪強度等等相干的實驗數據。但是拉力機可分好多種，常見的有電子式和液壓式的，電子式又分單柱型和雙柱型等等，那么他們的原理又是怎樣的，下面我們來詳細介紹一下。
電子萬能拉力機通過電機帶動絲杠旋轉，使移動橫梁移動；而液壓萬能拉力機通過油泵加壓造成油缸升降，使移動橫梁移動。電子拉力機精度更高，操作特別簡單，試驗環境清潔。適合于小力值實驗；液壓拉力機精度較高，因時節用油稀疏度不同，任務環境絕對油塵較多，適合大力值實驗。
電子拉力機主要有單柱和雙柱兩種結構，而液壓拉力機基本都是6立柱結構，下面我們就分別介紹下他們的工作方式及原理。
一、電子萬能拉力機
數顯式
通過裝備上的按鈕掌握實驗歷程，數字液晶屏顯示實驗后果，人工盤算試件的抗拉強度、抗壓強度、試件伸長率及延長率等實驗數據，可增加微型打印機打印簡單的實驗報告。
微機控制式
可通過微機掌握全部實驗歷程，數字液晶屏與盤算機同步顯示實驗后果（盤算機萬一發作故障，數字局部可獨立任務實現實驗歷程），盤算機主動剖析盤算試件的抗拉、壓強度與伸長率、延長率等實驗請求的最終數據，打印正規款式A4紙張的實驗剖析報告。可貯存一切實驗數據、隨時調用。軟件可備份一切數據，以防盤算機故障復原后數據失落。
1.單柱式
量程：10-5000N
適合行業
塑料橡膠（管材板材）、薄膜、電子元件、紙張、防水資料、細鋼絲、打包帶（PET塑鋼帶）、包裝資料、小型彈簧、修建保溫資料。
單柱電子拉力機
2.雙柱式
量程：10KN-300KN
適合行業
塑料橡膠（管材板材）、防水資料、細鋼絲、打包帶（PET塑鋼帶）、彈簧、修建保溫資料、木材天然板、金屬片材、平安防護器具、電線電纜等。
10-50KN
適合行業
塑料橡膠（管材板材）、鋼絲鋼繩、特別彈簧、修建保溫資料、木材天然板、平安防護器具、電線電纜、金屬型材、硬質合金、金屬鑄件。
100-300KN
適合行業
鋼絲鋼繩、特別彈簧、修建保溫資料、平安防護器具、鋼材冶煉、硬質合金、金屬鑄件。
雙柱電子拉力機
二、液壓萬能拉力機
屏顯
通過裝備上的按鈕與送回油閥掌握實驗歷程，數字液晶屏與盤算機同步顯示實驗后果（盤算機萬一發作故障，數字局部可獨立任務實現實驗歷程），盤算機主動剖析盤算試件的抗拉、壓強度與伸長率、延長率等實驗請求的最終數據，打印正規款式A4紙張的實驗剖析報告。可貯存一切實驗數據、隨時調用。軟件可備份一切數據，以防盤算機故障復原后數據失落。
微機控制（也叫做電液伺服或微機伺服）
采取比例閥或許伺服閥，通過微機掌握全部實驗歷程，數字液晶屏與盤算機同步顯示實驗后果（盤算機萬一發作故障，數字局部可獨立任務實現實驗歷程），盤算機主動剖析盤算試件的抗拉、壓強度與伸長率、延長率等實驗請求的最終數據，打印正規款式A4紙張的實驗剖析報告。可貯存一切實驗數據、隨時調用。軟件可備份一切數據，以防盤算機故障復原后數據失落。
注：鉗口或夾口（試件夾持局部）夾緊方法可分為手動夾緊與液壓夾緊。慣例為手動夾緊。
適合行業
金屬型材、修建型材、鑄件鑄造、金屬管材、鋼繩鋼纜、鋼材冶煉（各種圓鋼、螺紋鋼）平安防護器具。

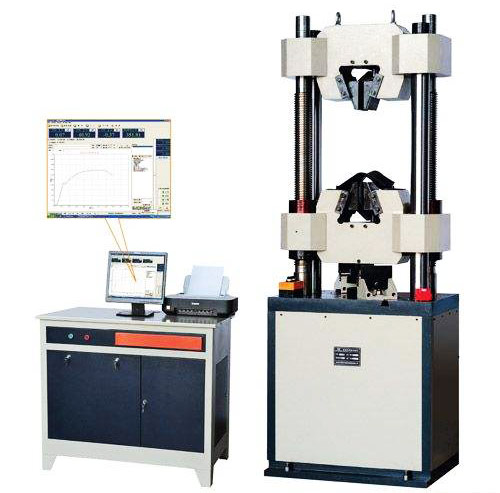

液壓萬能拉力機
液壓拉力機有立式和臥式之分，臥式一般用于鎖鏈、安全帶、錨鏈等較長金屬制品的破斷試驗。在選擇液壓拉力機的時候需要注意油缸的行程，油缸的行程應根據產品的實際最大變形量來選擇，如果不懂，多咨詢廠家。
