完美世界辰东小说下载,大主宰txt全集下载,yy玄幻小说排行榜完本

鋼筋拉伸試驗詳細(xì)介紹

來源：天氏庫力發(fā)布日期 2018-12-21 瀏覽：

1.鋼筋做拉伸試驗的目的
了解鋼筋在純拉應(yīng)力條件下直至破壞的整個過程；了解拉伸過程的四個階段，即彈性階段，屈服階段，強(qiáng)化階段和頸縮階段；掌握鋼筋拉伸試驗的荷載位移曲線，從圖中得出上、下屈服強(qiáng)度；計算鋼筋的斷后伸長率、斷面收縮率。

2.鋼筋取樣和制樣方法

鋼筋批量為：由同一廠別、同一爐號、同一規(guī)格、同一交貨狀態(tài)、同一進(jìn)場時間為一驗收批。鋼筋混凝土用熱軋帶肋鋼筋、熱軋光圓鋼筋、低碳鋼熱軋圓盤條、余熱處理鋼筋每批數(shù)量不大于60t，取一組試樣。冷軋帶肋鋼筋，每批數(shù)量不大于50t，取一組試樣。各類鋼筋每組試樣數(shù)量參見表1-1，試件截取長度為：

鋼筋種類	每組試件數(shù)量
鋼筋種類	拉伸試驗	彎曲試驗
熱軋帶肋鋼筋	2根	2根
熱軋光圓鋼筋	2根	2根
低碳鋼熱軋圓盤條	1根	2根
余熱處理鋼筋	2根	2根
冷軋帶肋鋼筋	逐盤1個	每批2個
表1-1 各類鋼筋每組試件數(shù)量

拉伸試件：l≥10d+200mm

冷彎試件：l≥5d+150mm

凡表中規(guī)定取兩個試件的，均應(yīng)從兩根（或兩盤）中分別切取，每根鋼筋上切取一個拉力試件、一個冷彎試件。低碳鋼熱軋圓盤條，冷彎試件應(yīng)取自同盤的兩端。試件切取時，應(yīng)在鋼筋或盤條的任意一端截去500mm后切取。

3.儀器設(shè)備

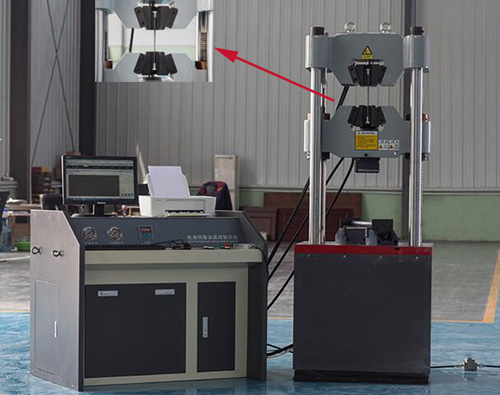

（1）萬能試驗機(jī)（如下）

試驗機(jī)測力示值誤差應(yīng)不大于±1%；在規(guī)定負(fù)荷下停止施荷時，試驗機(jī)操作應(yīng)能精確到測力度盤上的一個最小分格負(fù)荷示值至少能保持30s；試驗機(jī)應(yīng)具有調(diào)速指示裝置，能在標(biāo)準(zhǔn)規(guī)定的速度范圍內(nèi)靈活調(diào)節(jié)，且加卸荷平穩(wěn)；試驗機(jī)還應(yīng)備有記錄裝置，能滿足標(biāo)準(zhǔn)用繪圖法測定強(qiáng)度特性的要求。

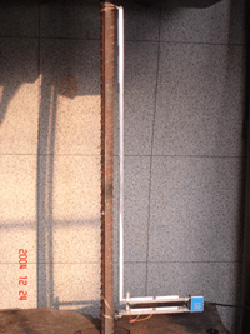

（2）引伸計（如下）

各種類型的引伸計均可用于測定試樣的伸長。但引伸計的準(zhǔn)確度級別應(yīng)符合gb/t12160的要求。一般使用引伸計應(yīng)不劣于1級，測定具有較大延伸率的材料性能時，引伸計也不應(yīng)劣于2級。

（3）試樣尺寸測量儀器

可根據(jù)試樣尺寸測量精度的要求，選用相應(yīng)精度的任一種量具或儀器，如游標(biāo)卡尺、螺旋千分尺等。

4.試驗方法

（1）試驗準(zhǔn)備

首先測量試樣標(biāo)距兩端和中間這三個截面處的尺寸，對于圓試樣，在每一橫截面內(nèi)沿互相垂直的兩個直徑方向各測量一次，取其平均值。用測得的三個平均值中最小的值計算試樣的原始橫截面面積a

（2）上屈服強(qiáng)度和下屈服強(qiáng)度的測定。

圖解方法：試驗時記錄力－延伸曲線或力－位移曲線。從曲線圖讀取力首次下降前的最大力和不計初時瞬時效應(yīng)時屈服階段中的最小力或屈服平臺的恒定力。將其分別除以試樣原始橫截面積，得到上屈服強(qiáng)度和下屈服強(qiáng)度。仲裁試驗采用圖解方法。

指針方法：試驗時，讀取測力度盤指針首次回轉(zhuǎn)前指示的最大力和不計初時瞬時效應(yīng)時屈服階段中指示的最小力和首次停止轉(zhuǎn)動的指示的恒定力。將其分別除以試樣原始橫截面積，得到上屈服強(qiáng)度和下屈服強(qiáng)度（σs）。

可以使用自動裝置（如微處理機(jī)等）或自動測試系統(tǒng)測定上屈服強(qiáng)度和下屈服強(qiáng)度，可以不繪制拉伸曲線圖

（3）抗拉強(qiáng)度測定

抗拉強(qiáng)度可以采用圖解法或指針法測定。

對于呈現(xiàn)明顯屈服（不連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力-延伸或力-位移曲線圖，如圖1-4，或從測力度盤，讀取過了屈服階段之后的最大力；對于呈現(xiàn)無明顯屈服（連續(xù)屈服）現(xiàn)象的金屬材料，從記錄的力－延伸或力－位移曲線圖，或從測力度盤，讀取試驗過程中的最大力。最大力除以試樣原始橫截面積（a）得到抗拉強(qiáng)度（σb）。

可以使用自動裝置（如微處理機(jī)等）或自動測試系統(tǒng)測定上抗拉強(qiáng)度，可以不繪制拉伸曲線圖。

（4）斷后伸長率的測定

為了測定斷后伸長率，應(yīng)將試樣斷裂的部分仔細(xì)地配接在一起使其軸線處于同一直線上，并采取特別措施確保試樣斷裂部分適當(dāng)接觸后測量試樣斷后標(biāo)距。對于小橫截面試樣和低伸長率試樣更應(yīng)注意這一點。

（5）斷面收縮率的測定

測量時，將試樣斷裂部分仔細(xì)地配接在一起，使其軸線處于同一直線上。對于圓形橫截面試樣，在縮頸最小處相互垂直方向測量直徑，取其算術(shù)平均值計算最小橫截面積；對于矩形橫截面試樣，測量縮頸處的最大寬度和最小厚度，兩者之乘積為斷后最小橫截面積。斷裂后最小橫截面積的測定應(yīng)準(zhǔn)確到±2%。

原始橫截面積a0與斷后最小橫截面積a1之差除以原始橫截面積的百分率得到斷面收縮率ψ。

注意：在拉力試驗的兩根試件中，如其中一根試件的屈服點、抗拉強(qiáng)度和伸長率三個指標(biāo)中，有一個指標(biāo)達(dá)不到鋼筋標(biāo)準(zhǔn)中規(guī)定的數(shù)值，應(yīng)取雙倍鋼筋進(jìn)行復(fù)驗，若仍有一根試件的指標(biāo)達(dá)不到標(biāo)準(zhǔn)要求，則判拉力試驗項目為不合格。

上一篇：電子拉力機(jī)使用說明
下一篇：擺錘沖擊試驗機(jī)之控制器設(shè)計介紹

久久久精品久久久久三级-久久久精品久久视频只有精品-久久久精品免费观看-久久久精品免费热线观看-国产成人午夜福在线观看-国产成人系列

鋼筋拉伸試驗詳細(xì)介紹

來源：天氏庫力發(fā)布日期 2018-12-21 瀏覽：

最新資訊

全國服務(wù)熱線134-0513-1752

久久久精品久久久久三级-久久久精品久久视频只有精品-久久久精品免费观看-久久久精品免费热线观看-国产成人午夜福在线观看-国产成人系列

鋼筋拉伸試驗詳細(xì)介紹

來源：天氏庫力 發(fā)布日期 2018-12-21 瀏覽：

推薦閱讀

最新資訊

全國服務(wù)熱線134-0513-1752

來源：天氏庫力發(fā)布日期 2018-12-21 瀏覽：
