銅線在家電行業等領域有著廣泛應用，銅絲通常是由熱軋銅棒不退火(但尺寸較小的絲可能要求中間退火)拉制而成的絲，可用于電纜、銅刷過濾網等。銅線在制造出來之后需要進行多項力學測試，需要用到銅線拉力試驗機，主要測試銅線的拉伸強度、抗拉強度、拉斷強度、斷裂強度、伸長率、屈服強度、彎曲、彈性模量等力學性能。
由于銅線這種材質的特殊性，一般普通的對夾式夾具或者楔形夾具很難完美的完成測試，那么這時候我們就要為銅線的拉伸測試定制專用夾具，銅線測試本身對夾具只有兩個要求，不打滑，不夾傷，但是這兩個可能對普通材料很容易達到的目標，對于銅線這類金屬絲線并不容易，咱們根據在往常工作中各種拉力機夾具的使用情況及特點，研制出適合于小直徑（小于2mm）鋼絲檢測的較為抱負的環繞式夾具及圓形夾具。小面針對設計的方案我們做個簡要的介紹：
1、小尺度銅絲實驗
a.直徑小于0.8mm的銅絲選用環繞式夾具。首先將試樣在上夾具繞圓柱轉一圈，再用兩片軟金屬（如銅、鋁等）或硬橡膠之類的資料制成的夾板將試樣固定。
b.下夾具的夾料辦法同上夾具，最終將試樣固定在拉力機上下鉗口之間。其標距按實驗辦法或產品技能條件的要求而定好方位，然后進行拉伸實驗。
c.成果試樣開裂方位簡直百分百落在標距部分，大大提高了實驗成功率，從而保證了實驗數據的準確性。
2、尺度在直徑0.8-2mm之間的銅絲實驗
a.直徑在0.8-2mm之間的銅絲拉伸實驗選用圓形夾具，直接將試樣夾持在上下夾具中，選用圓形夾具，通過咬合的辦法夾緊無需環繞。
b.實驗辦法和小尺度銅絲實驗是相同的，設置好標距進行拉伸，成果也是開裂在標距處。

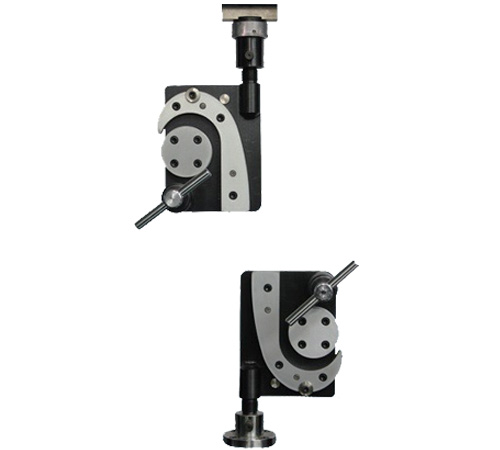

銅絲專用拉伸夾具
銅絲拉伸試驗方案：
①根據客戶試樣情況，選擇銅絲專用合頁夾具和纏繞夾具做試驗；
②將試驗裝置準備好，并將相應的夾具安裝于試驗機上；
③調整夾具位置并夾好試樣，對位移及力值清零；
④設定試驗速度（50mm/min，300mm/min）運行，直到試驗結束；
⑤出具試驗報告并保存試驗數據。
